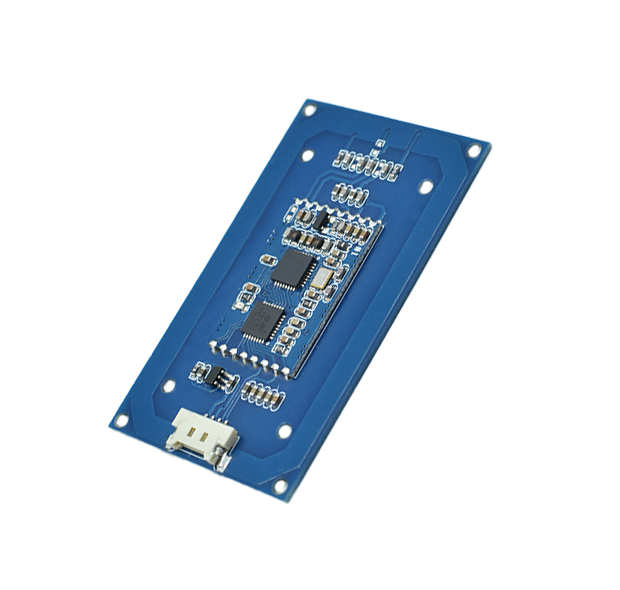

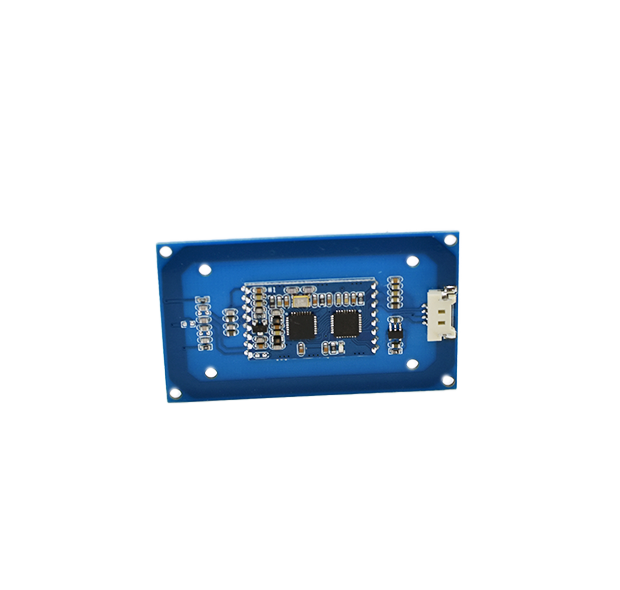

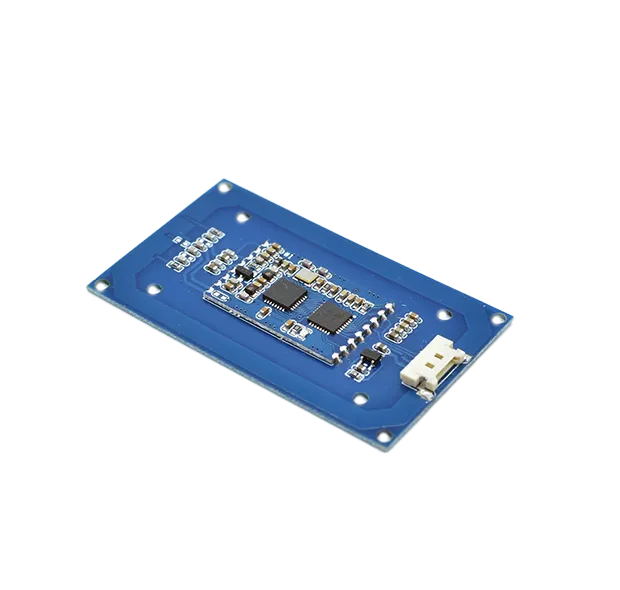

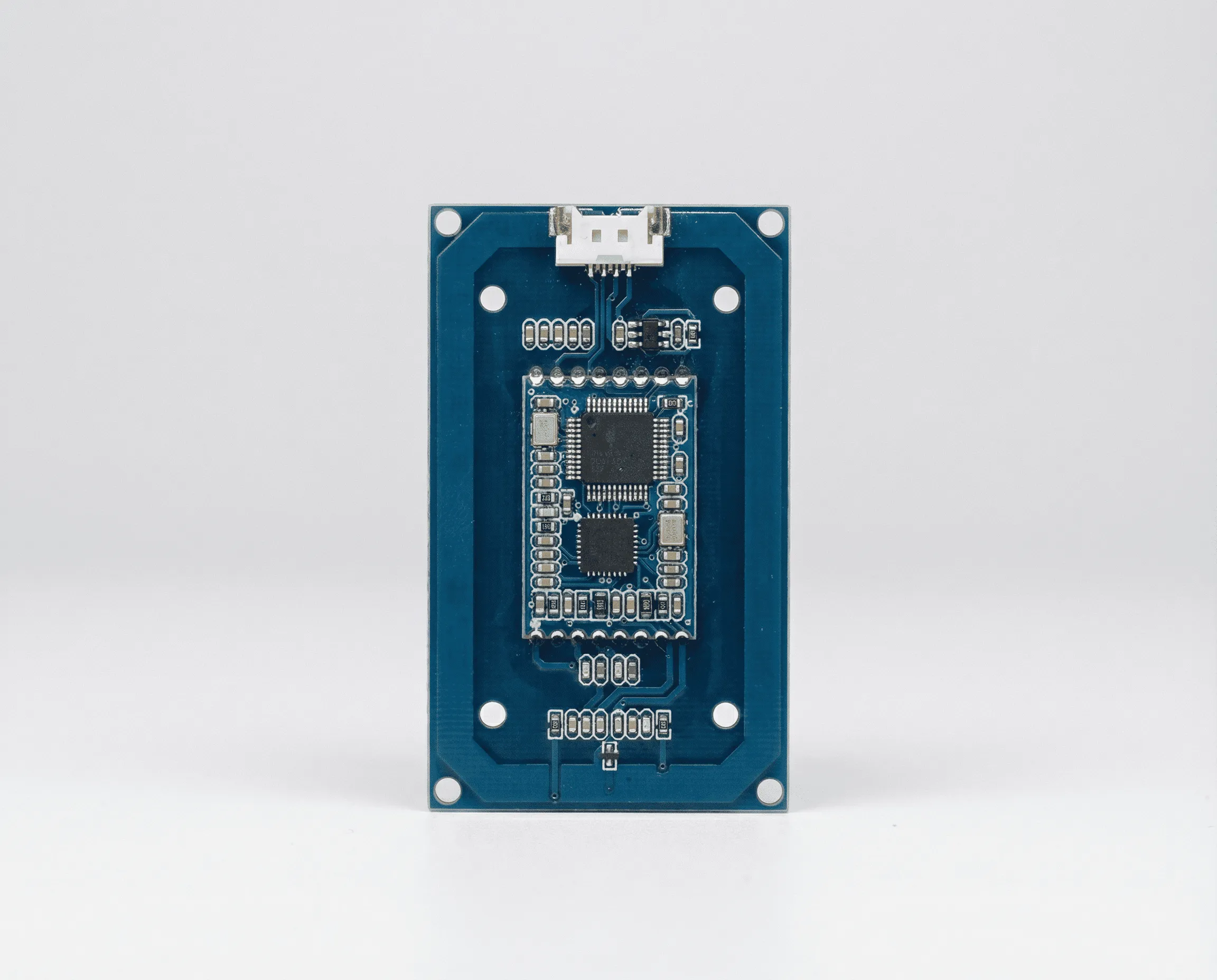

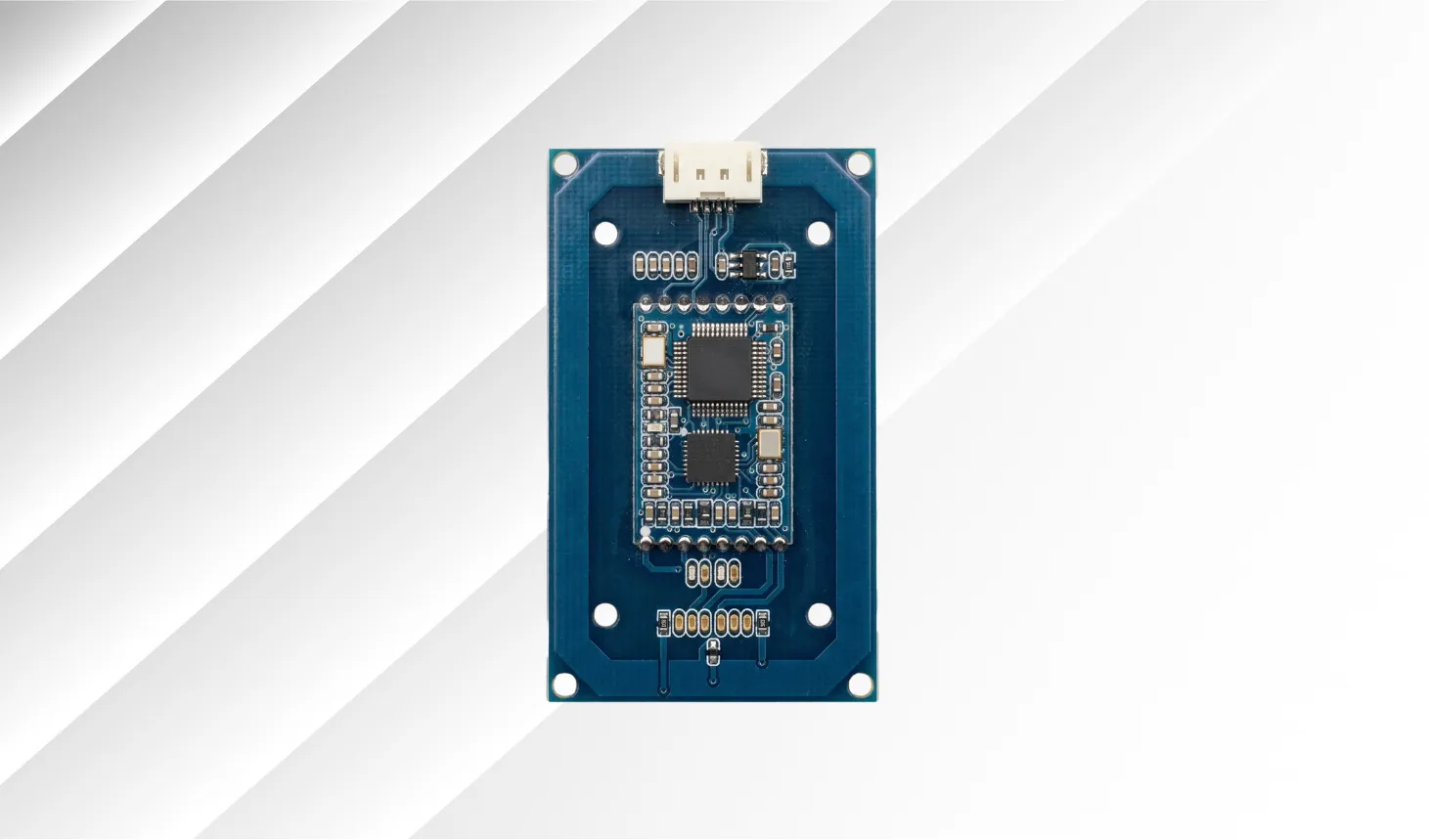

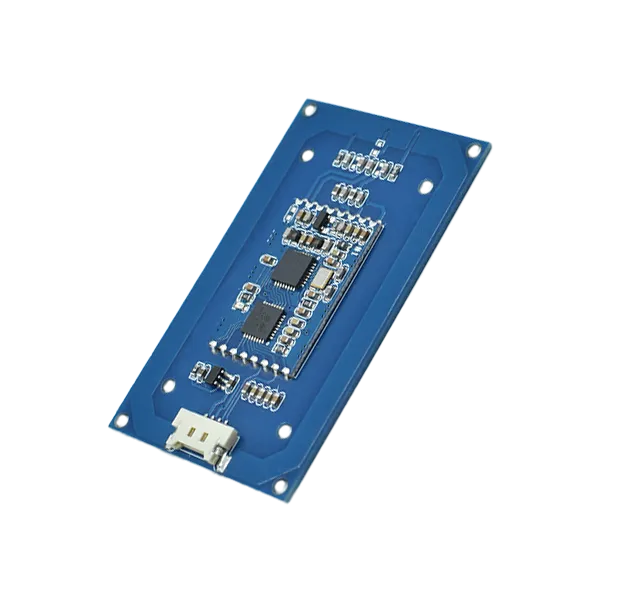

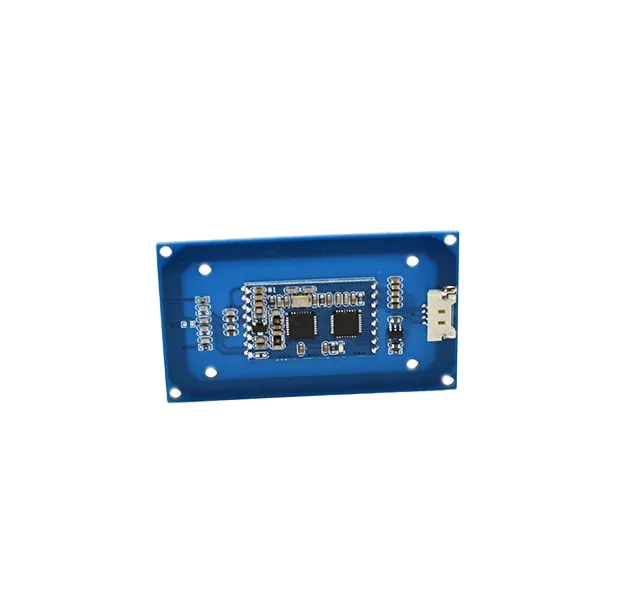

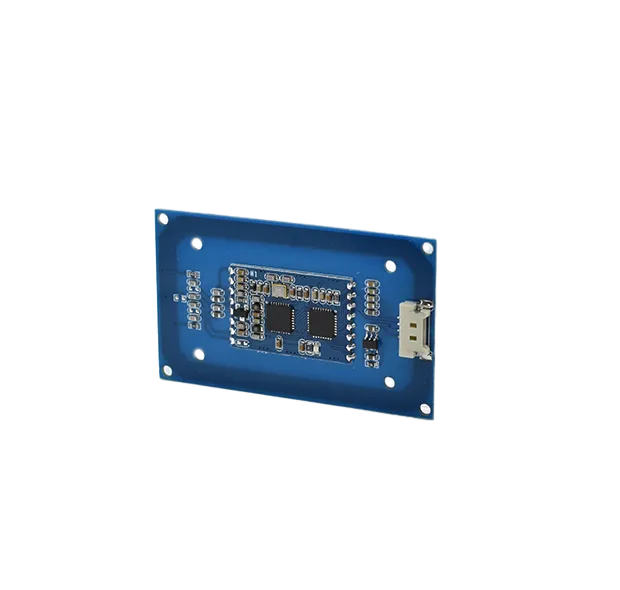

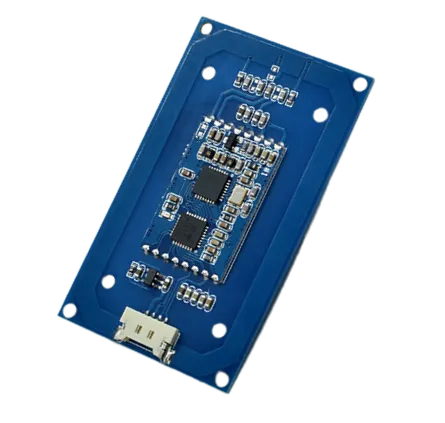

R835 HF/NFC Reader Module

Kompakter HF- und NFC-Embedded Reader für zuverlässige RFID-Integrationen. Der R835 ermöglicht stabiles Lesen und Schreiben von 13,56 MHz Transpondern und eignet sich ideal für Anwendungen wie Payment, Vending oder Identifikation.

Angebot anfordern

No items found.

Highlights

Vorteile

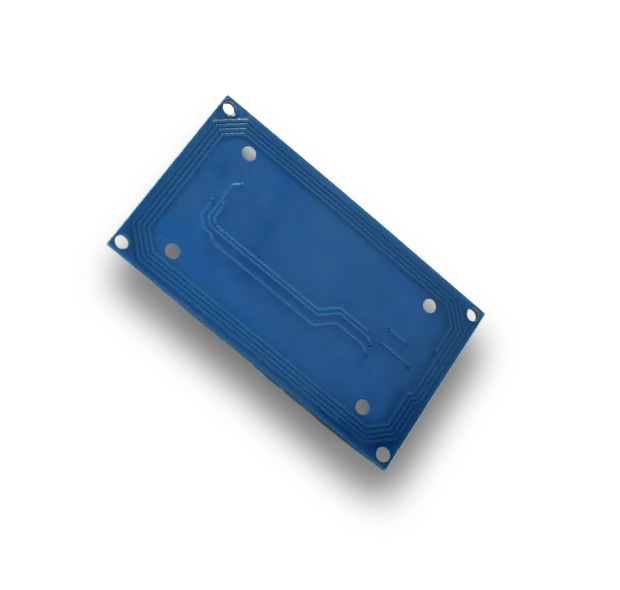

Integrierte HF-Antenne

Die integrierte 13,56-MHz-Antenne ermöglicht eine schnelle Integration ohne zusätzliche Antennenhardware und reduziert den Entwicklungsaufwand.

Kompaktes Reader-Design

Das kompakte PCB-Design eignet sich ideal für die Integration in Terminals, Automaten oder industrielle Identifikationssysteme.

Flexible Systemanbindung

Schnittstellen wie TTL, RS485 oder USB ermöglichen eine einfache Integration in Embedded-Controller und industrielle Systeme.

Produktinformationen

Technische Details

Der EMBEDDED READER HF NFC R835 ist ein kompakter und leistungsstarker HF-RFID-Reader für die Integration in Automaten, Zugangssysteme oder medizinische Geräte. Dank moderner HF-Transceiver-Technologie unterstützt das Modul zahlreiche 13,56 MHz RFID-Standards und ermöglicht zuverlässige Identifikations- und Bezahlanwendungen.

ELEKTRISCHE SPEZIFIKATIONEN

Stromversorgung 3,3 ~ 5 VDC

Stromverbrauch < 150 mA, Standby-Strom < 1 mA (Low-Power-Modus)

Betriebsfrequenz 13,56 MHz

Lesereichweite bis zu 8 cm

Antenne integriert, 55 × 30 mm

Baudrate 9600 bis 115200 bit/s

Antennenanschluss U.FL

Schnittstelle TTL (3,3 V Ausgangspegel, Eingang nicht 5 V tolerant),
RS485, USB, USB HID oder PC/SC
Anschluss Molex PicoBlade 53261 (PCB), 51146 (Kabel)

MECHANISCHE SPEZIFIKATIONEN

Abmessungen 58 × 34,5 × 4,5 mm

Gewicht 8 g

Material FR-4, blau

Montageoption Verschraubung

UMGEBUNGSBEDINGUNGEN

Betriebstemperatur -20 °C bis +80 °C

Lagertemperatur -40 °C bis +85 °C

Luftfeuchtigkeit bis zu 95 %, nicht kondensierend

MTBF 200.000 h

SDK-INFORMATIONEN

Unterstützte Betriebssysteme Windows 7, 8, 8.1, 10

Unterstützte Programmiersprachen C++, binäres Befehlsprotokoll

Demo-Software Windows

ANWENDBARE STANDARDS

EMV (EMC) EN 301489-1:2012-04 (V1.9.21)
EN 301489-3:2013-12 (V1.6.1)

Funkregulierung EN 300330-1:2015-08 (V1.8.1)
EN 300330-2:2015-08 (V1.6.1)

Sicherheit EN 62369-1:2010-03
EN 50364:2010-11

RED 2014/53/EU

RoHS 2 EG-Richtlinie 2011/65/EU sowie
Änderungsrichtlinie 2015/863
EN 50581:2012 (gültig bis 24.07.2024) EN 63000:2018

REACH EU-Richtlinie 1907/2006, aktualisiert durch 2020/171/EU

Zertifikate FCC, CE, IC
