RFID Zufahrtskontrolle für Fahrzeuge: Fahrzeuge erkennen, bevor sie an der Schranke stehen

Eine RFID Zufahrtskontrolle erkennt berechtigte Fahrzeuge berührungslos auf Distanz. Ein UHF RFID Reader erfasst den Fahrzeugtransponder, während ein geschützt installierter Controller die Berechtigung prüft und die Schrankensteuerung auslöst.

‍

An Werkstoren, Logistikzentren, Unternehmensparkplätzen und Baustellen entscheidet die Zufahrtskontrolle darüber, wie schnell Fahrzeuge auf ein Gelände gelangen und wie zuverlässig Ein- und Ausfahrten dokumentiert werden. Werden Kennzeichen, Karten oder Lieferpapiere manuell geprüft, entstehen bei hohem Verkehrsaufkommen schnell Rückstaus. Zugleich bindet die Kontrolle Personal und erschwert eine durchgängige Nachverfolgung.

‍

Eine automatisierte Zufahrtskontrolle mit UHF RFID setzt bereits vor der Schranke an. Ein am Fahrzeug angebrachter passiver RFID Fahrzeugtransponder übermittelt eine eindeutige Fahrzeug ID an den UHF RFID Reader. Das Zufahrtskontrollsystem prüft die hinterlegte Berechtigung und kann die Zufahrt anschließend automatisch freigeben. Fahrermüssen weder aussteigen noch eine Karte an ein Terminal halten.

‍

Warum manuelle Zufahrtskontrollen an Grenzen stoßen

‍

Bei wenigen Fahrzeugbewegungen lässt sich eine Zufahrt häufig noch manuell organisieren. Mit zunehmendem Verkehrsaufkommen steigen jedoch Aufwand und Fehleranfälligkeit. Mitarbeitende müssen Fahrzeuge identifizieren, Berechtigungen vergleichen und Schranken bedienen. Besonders zu Schichtbeginn, an Lkw Rampen oder bei zeitkritischen Anlieferungen können dadurch Wartezeiten entstehen.

‍

Hinzu kommt die Dokumentation. Handschriftliche Listen oder einzelne Freigaben liefern oft kein einheitliches Bild darüber, welches Fahrzeug wann ein- oder ausgefahren ist. Ein digitales Zufahrtskontrollsystem führt Fahrzeugidentifikation, Berechtigungsprüfung und Schrankensteuerung in einem definierten Prozess zusammen.

‍

So funktioniert die RFID Zufahrtskontrolle

‍

Die RFID Fahrzeugidentifikation erfolgt über UHF RFID. Als UHF Weitbereichsleser erfasst der Reader Transponder über mehrere Meter berührungslos. Die genaue Lesedistanz hängt unter anderem von Reader, Antenne, Transponder, Montageposition, Sendeleistung und Umgebung ab. Für einen zuverlässigen Betrieb wird die Lesezone deshalb passend zur jeweiligen Fahrspur ausgelegt.

‍

Schranke mit Transponder und geschützter Steuerungslogik

‍

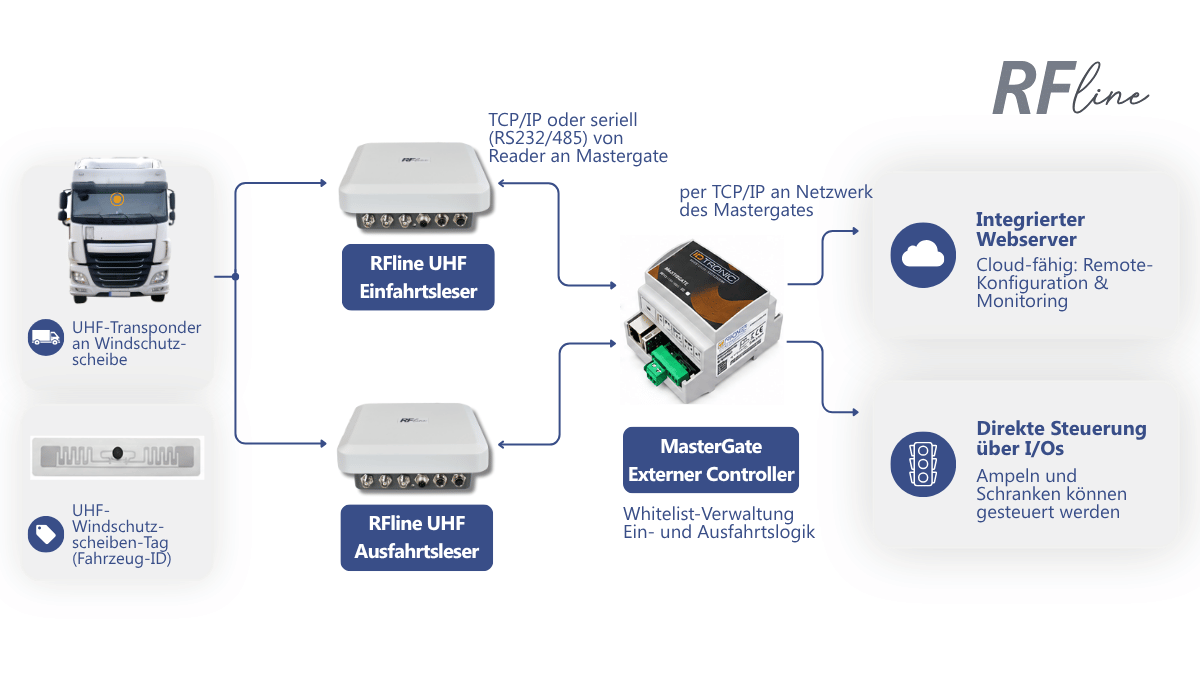

Bei einer Schranke mit Transponder ist für die Systemarchitektur entscheidend, wo Berechtigungen geprüft und Steuerungsbefehle ausgelöst werden. Bei der iDTRONIC Lösung liegt diese Logik nicht direkt im frei zugänglichen RFID Reader. Der separat installierte MasterGate Controller kann geschützt innerhalb der vorhandenen Infrastrukturuntergebracht werden.

‍

RFline Reader und MasterGate sind netzwerkbasiert integriert und über TCP IP angebunden. Dadurch lassen sich Konfiguration und Schrankensteuerung aus der Ferne verwalten. Die zentrale Architektur unterstützt außerdem eine einheitliche Verwaltung von Fahrzeug IDs und Zufahrtsberechtigungen, auch wenn mehrere Ein- und Ausfahrten vorhanden sind.

‍

Vorteile der automatisierten Fahrzeugerkennung

‍

• Berührungslose Identifikation berechtigter Fahrzeuge auf Distanz
• Kürzere Wartezeiten an Ein- und Ausfahrten
• Zentrale Verwaltung von Fahrzeugen und Zufahrtsberechtigungen
• Nachvollziehbare Dokumentation von Ein- und Ausfahrten
• Automatische Ansteuerung von Schranken und Ampeln
• Anpassung an bestehende Zufahrtsinfrastrukturen und mehrere Fahrspuren

‍

Typische Einsatzbereiche

‍

RFID basierte Zufahrtskontrollsysteme eignen sich für Gelände, auf denen Fahrzeuge regelmäßig identifiziert und nach klaren Regeln freigegeben werden müssen. Dazu zählen insbesondere Werksgelände mit Mitarbeitenden- und Lieferverkehr, Logistikzentren mit wiederkehrenden Speditionen, Unternehmensparkplätze, Depots sowie Baustellen mit wechselnden Zufahrtsberechtigungen.

‍

Auch bei mehreren Fahrspuren kann eine zentrale Berechtigungsverwaltung sinnvoll sein. Entscheidend ist, dass Reader, Antennen und Transponder auf Fahrzeugtypen, Spurbreite, Zufahrtsgeschwindigkeit und die gewünschte Lesezone abgestimmt werden.

‍

Worauf es bei der Planung ankommt

‍

Eine zuverlässige RFID Zufahrtskontrolle entsteht durch die passende Auslegung des Gesamtsystems. Vor der Auswahl der Komponenten sollten mindestens folgende Punkte geklärt werden:

‍

• Anzahl und Anordnung der Ein-und Ausfahrtsspuren
• Fahrzeugarten, typische Geschwindigkeit und gewünschter Erkennungszeitpunkt
• Montagepositionen für Reader und externe UHF Antennen
• Position und Bauform der Fahrzeugtransponder
• Regeln für dauerhafte, zeitlich begrenzte oder einmalige Berechtigungen
• Anbindung an Schranken, Ampeln und vorhandene Netzwerkstrukturen
• Erforderliche Dokumentation und Integration in übergeordnete Systeme

‍

Vor allem die definierte Lesezone ist wichtig. Der RFID Weitbereichsleser soll das richtige Fahrzeug frühzeitig erkennen, ohne Transponder aus benachbarten Spuren oder außerhalb der Zufahrt unbeabsichtigt zu erfassen. Antennenausrichtung, Sendeleistung und Montage werden deshalb projektspezifisch eingestellt und unter realen Bedingungen geprüft.

‍

UHF RFID Reader und MasterGate als Systembausteine

‍

Für die automatische Fahrzeugerkennung können UHF RFID Reader aus der iDTRONIC RFline Serie eingesetzt werden. Je nach Aufbau der Zufahrt kommen ein Reader mit integrierter Antenne oder Varianten mit externen Antennen infrage. Der MasterGate Controller übernimmt die zentrale Whitelist Verwaltung sowie die Ein- und Ausfahrtslogik.

‍

Die konkrete Konfiguration richtet sichnach dem Gelände und den vorhandenen Schnittstellen. Auf dieser Basis lässt sich eine neue RFID Zufahrtskontrolle planen oder eine bestehende Schrankenanlage um die automatische Fahrzeugidentifikation erweitern.

‍

Automatisierte Zufahrtskontrolle für Ihr Gelände

‍

iDTRONIC unterstützt Sie bei der Auswahl der passenden UHF RFID Reader, Antennen und Fahrzeugtransponder sowie bei der Integration in Ihre bestehende Zufahrtsinfrastruktur. Gemeinsam definieren wir Lesezone, Berechtigungslogik und Systemanbindung für Ihr Zufahrtskontrollsystem.
